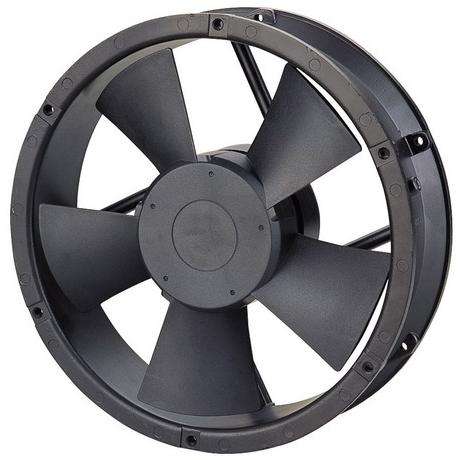

一般的自同步直流無刷風機逆變器和驅動的結構圖如圖1所示。圖中所示之驅動系統通常較多用于電壓源逆變器（VSI）。電壓源逆變器的對應是電流源逆變器（CSI）。VSI之所以較為廣泛運用是因為其成本、重量、動態性能，以及易于控制均優于CSI。兩種逆變器重量和成本的差異是由于VSI采用電容器進行直流耦合，而CSI須要在整流器和逆變器之間接有笨重的電抗器。VSI在動態響應能力上也與CSI不同。由于大的電抗器的作用就是滿足CSI作為恒流源的較大的換向重疊角的需要，防止電機繞組中電流的快速變化，抑制電機的高速伺服運行。這就會加大驅動系統中阻尼器的尺寸。對于CSI所期望得到的恒流控制和恒轉矩控制性能，在VSI中，也可通過其內部的電流控制環中滯后型電流控制而近似得到。

術語“自同步”指的是為了定子相電流脈沖與電機各相反電勢一致所需正確的各管導通順序，驅動電路對即時轉子位置信息的要求。

如果僅僅期望轉速控制，可以將位置控制器和位置反饋電路去掉。通常在高性能的位置控制器中位置和轉速傳感器都是需要的。如果僅有位置傳感器而沒有轉速傳感器，那就要求檢測位置信號的差異，在模擬系統中就要導致噪聲的放大；而在數字系統中這不是問題。對于位置和轉速控制的無刷直流電動機，位置傳感器或者是其他獲取轉子位置信息的元件是一定要的。

許多高性能的應用場合為了轉矩控制還需要電流反饋。至少，需要匯線電流反饋來防止電機和驅動系統過流。當添加一內電流閉環控制就能實現非常快的電流源逆變器那樣的性能，而不需要直流耦合電抗器，它被稱為電流調節電壓源逆變器。驅動中的直流電壓調節也可由作用類似直流電源的可控整流器來實現，或者既可通過在變換器中將PWM信號同時加在上下開關，也可通過僅僅加在上開關或下開關來實現。
